La base della veneziana autoportante sono le liste di guida sulle quali posa tutto il peso del blindaggio. Rappresentano questa versione speciale delle veneziane da esterni le veneziane autoportanti STS, BRAVO e VIVA. Per le veneziane autoportanti è possibile usare tutti i tipi e tutte le dimensioni di lamelle, con eccezione di Cetta 50. È inoltre possibile integrarvi la zanzariera.

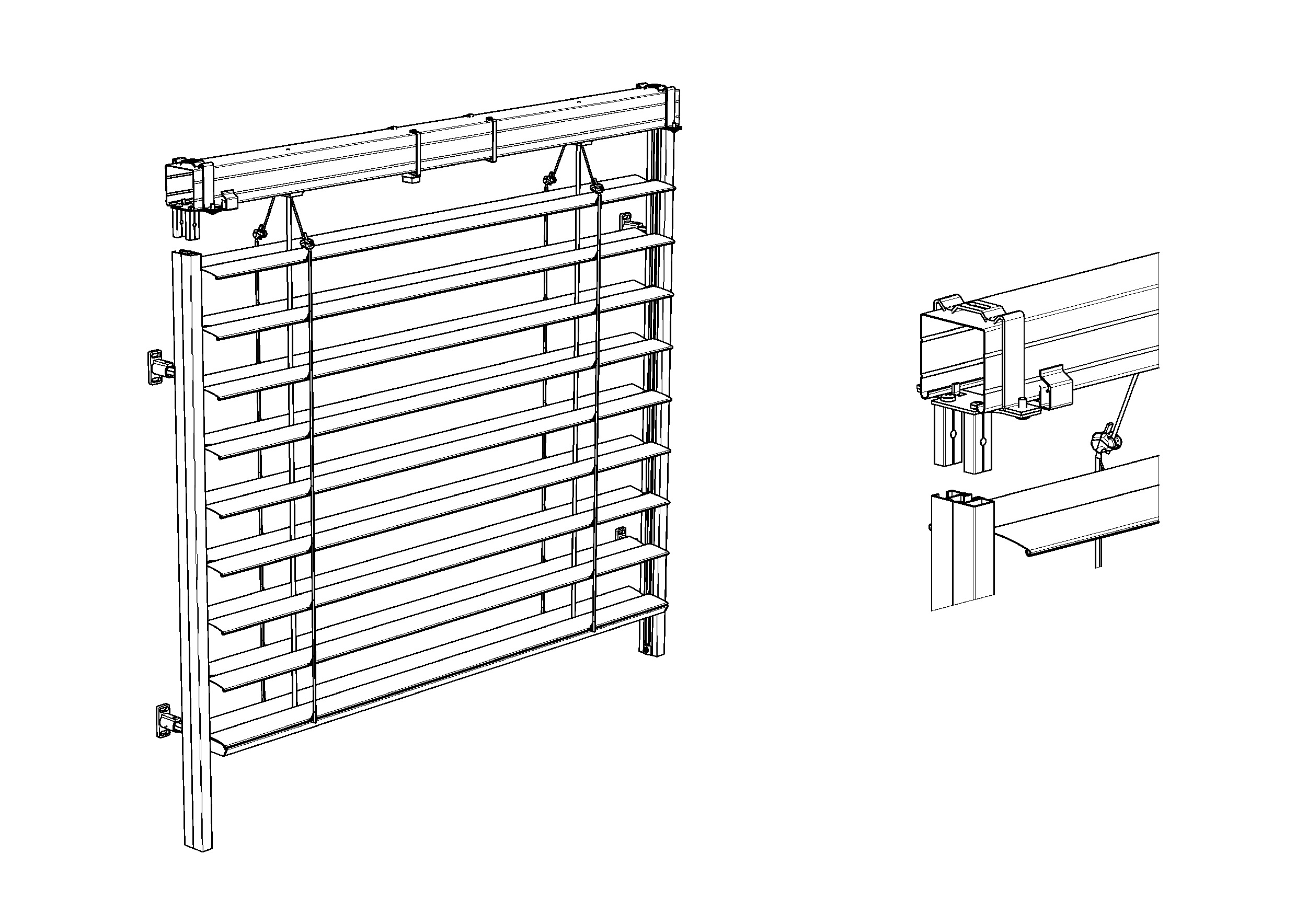

Idoneo per tutti i tipi di veneziane da esterno con il profilo superiore Fe da 56 × 58 mm. Larghezza massima per veneziane autoportanti: 2,4 m. Per le larghezze superiori è richiesto il fissaggio del profilo superiore. Per le larghezze superiori a 2,4 m saranno automaticamente forniti gli agganci del profilo superiore P 002/10. Possibilità di accoppiare fino a 3 veneziane. Montaggio sulla facciata, nella spalletta.
| Larghezza (mm) | Altezza (mm) | Superficie garantita (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| veneziana STS CLASIC – motore | 600 | 2400 | 500 | 4000 | 16 |
| veneziana STS CLASIC – manovella | 600 | 2400 | 500 | 4000 | 8 |
Attenzione: la dimensione di montaggio aumenta del valore dell’aggancio del profilo superiore (8 mm).

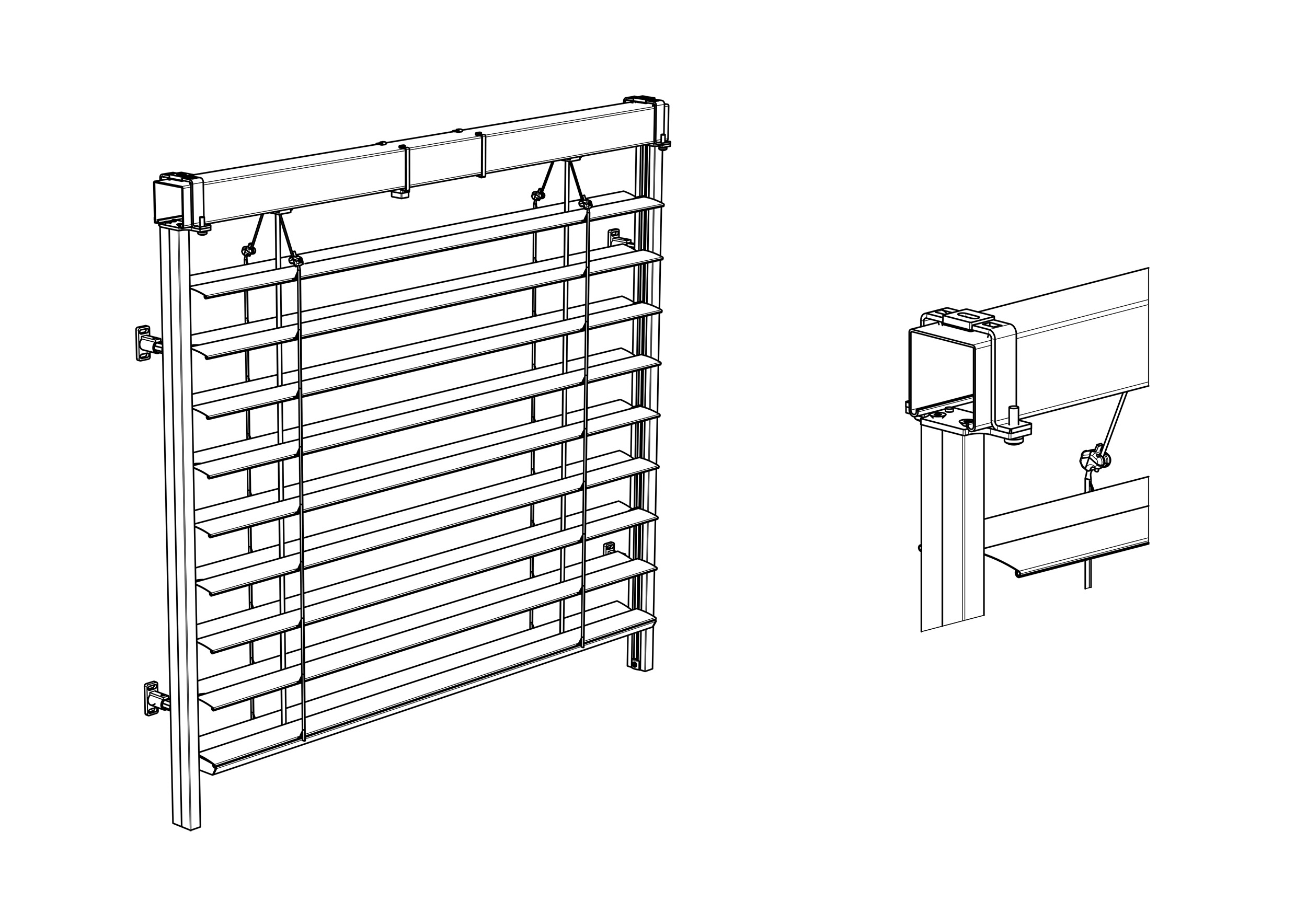

Idoneo per tutti i tipi di veneziane da esterno con il profilo Al superiore da 58 × 60 mm. Larghezza massima per veneziane autoportanti: 3,5 m. Per le larghezze superiori è richiesto il fissaggio del profilo superiore. Per le larghezze superiori a 3,5 m saranno automaticamente forniti gli agganci del profilo superiore P 002/11. Possibilità di accoppiare fino a 3 veneziane. Montaggio sulla facciata, nella spalletta.
| Larghezza (mm) | Altezza (mm) | Superficie garantita (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| veneziana STS CLASIC Al – motore | 600 | 3400 | 500 | 4000 | 16 |
| veneziana STS CLASIC Al – manovella | 600 | 3400 | 500 | 4000 | 8 |
Attenzione: la dimensione di montaggio aumenta del valore dell’aggancio del profilo superiore (8 mm).

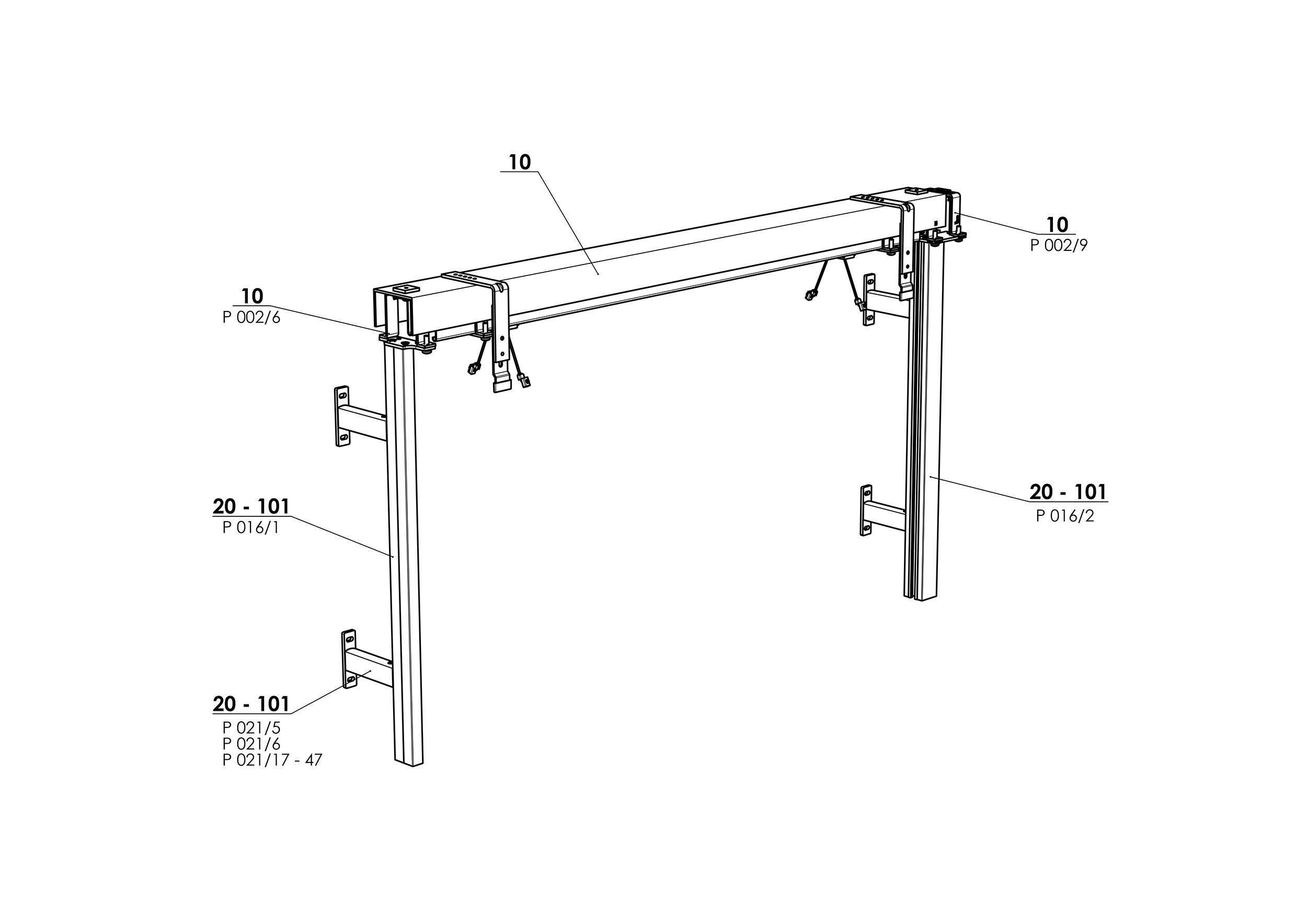

Idoneo per tutti i tipi di veneziane da esterno con il profilo Al superiore da 58 × 60 mm. Larghezza massima per veneziane autoportanti: 4 m. Semplicità e velocità di montaggio. Idoneo per l’azionamento motorizzato, possibilità di accoppiamento di 2 veneziane. Montaggio sulla facciata, nella spalletta.
| Larghezza (mm) | Altezza (mm) | Superficie garantita (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| veneziana STS ALUMINIUM | 600 | 4000 | 500 | 4000 | 16 |
Attenzione: Il profilo di rinforzo Al è fornito insieme al prodotto. Il profilo con il rinforzo ha l’altezza di installazione maggiore di 18 mm.

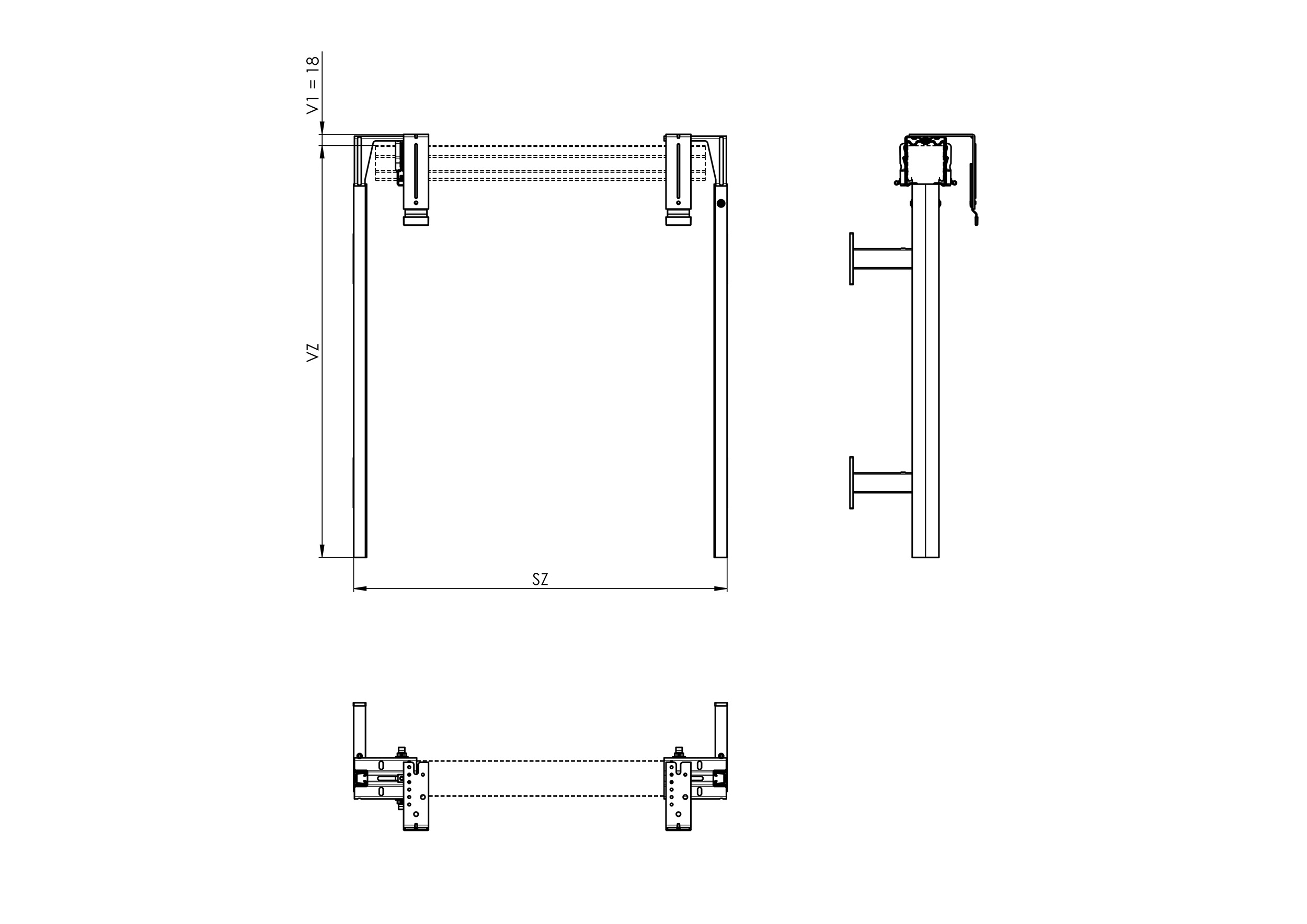

Idoneo per tutti i tipi di veneziane da esterno con il profilo superiore da
56 × 58 mm, Fe. Larghezza massima per veneziane autoportanti: 2,4 m. Per le
larghezze superiori è necessario fissare il profilo superiore; insieme
al prodotto è fornita una staffa aggiuntiva P 009/3. La guida P 018/2 FIX viene
fornita premontata, compresa la staffa P 010/50, la guida P 016/3 viene fornita
premontata, compresa la staffa P 010/21.Semplicità e velocità di montaggio.
Idoneo per azionamento motorizzato, possibile, possibilità di accoppiamento di 2
o 3 veneziane. Montaggio sulla facciata, sulla spalletta.
| Larghezza (mm) | Altezza (mm) | Superficie garantita (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| veneziana STS FIX | 600 | 2400 | 500 | 4000 | 16 |
Attenzione: la dimensione di montaggio aumento del valore dell'aggancio del profilo superiore (15 mm). Per il prodotto STS FIX, il profilo superiore viene automaticamente accorciato di 25 mm su ciascun lato.

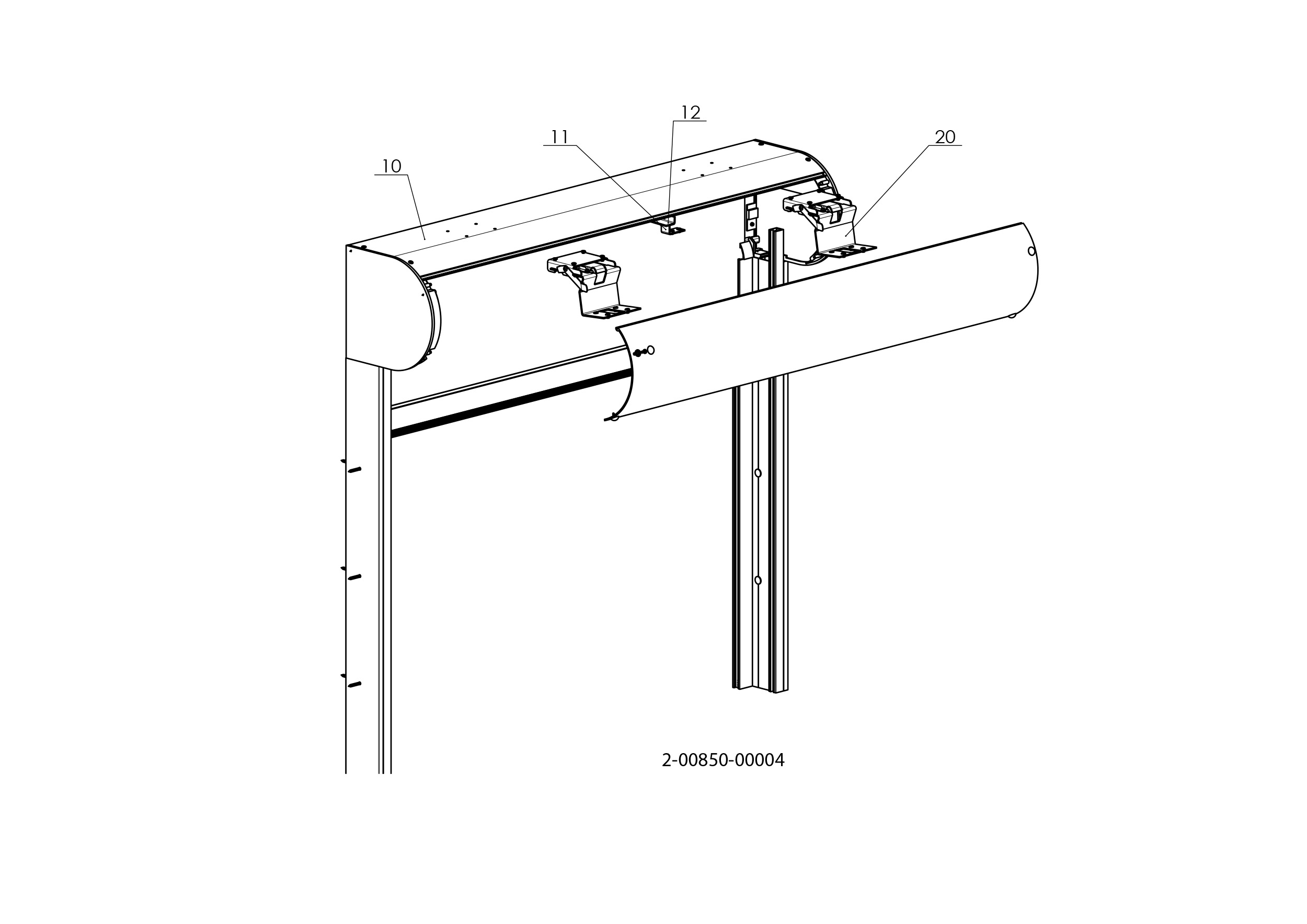

Idoneo per tutti i tipi di veneziane da esterno con il profilo superiore Fe
da 56 × 58 mm. Veneziane con guide autoportanti e possibilità di essere
integrate con zanzariera. Il profilo superiore della veneziana, comprese
le lamelle a pacco, è inserito in un cassonetto già assemblato dal design
arrotondato. Sui lati del cassonetto sono presenti profili laterali per il
collegamento con le guide. La versione standard è sempre dotata di un nastro
tessile da 8 mm.
Versione solo con guida inferiore perpendicolare.
Montaggio sulla facciata, nella spalletta
| Larghezza (mm) | Altezza (mm) | Superficie garantita (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| senza zanzariera | 600 | 3500 | 500 | 4000 | 10,5 |
| con zanzariera | 720 | 1800 | 500 | 2500 | 3 |
Utilizzando questa versione si risparmiano 40 mm di altezza del cassonetto (altezza della veletta) rispetto alla versione standard.

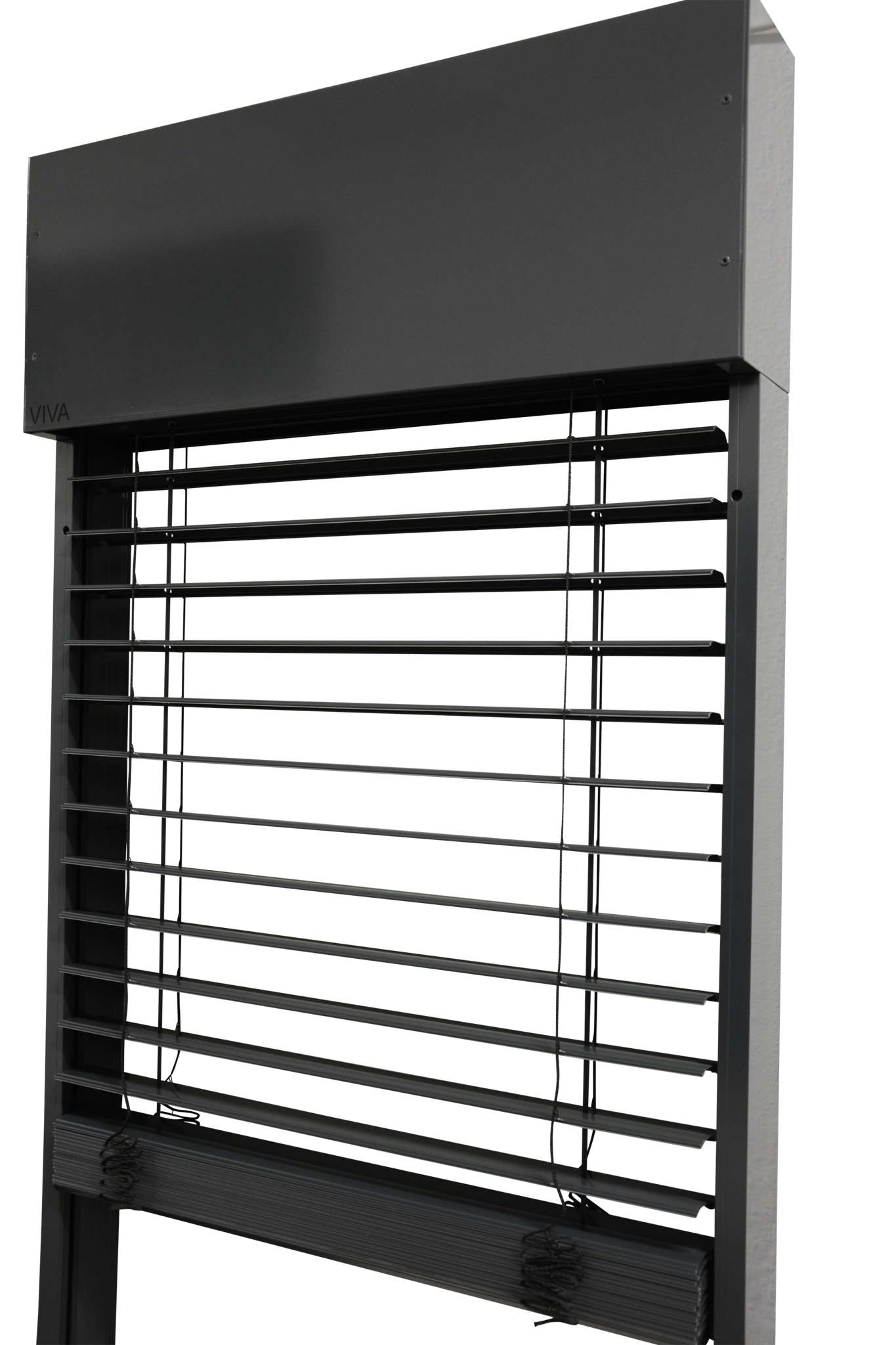

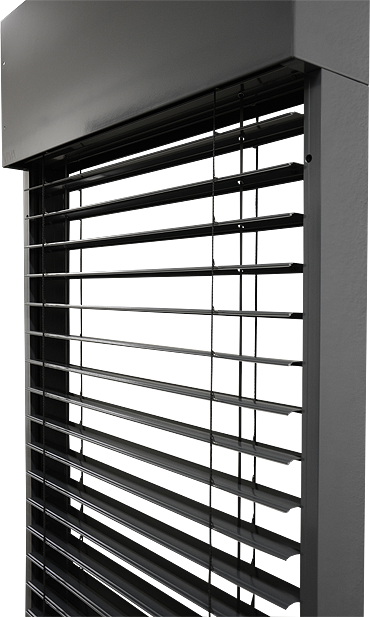

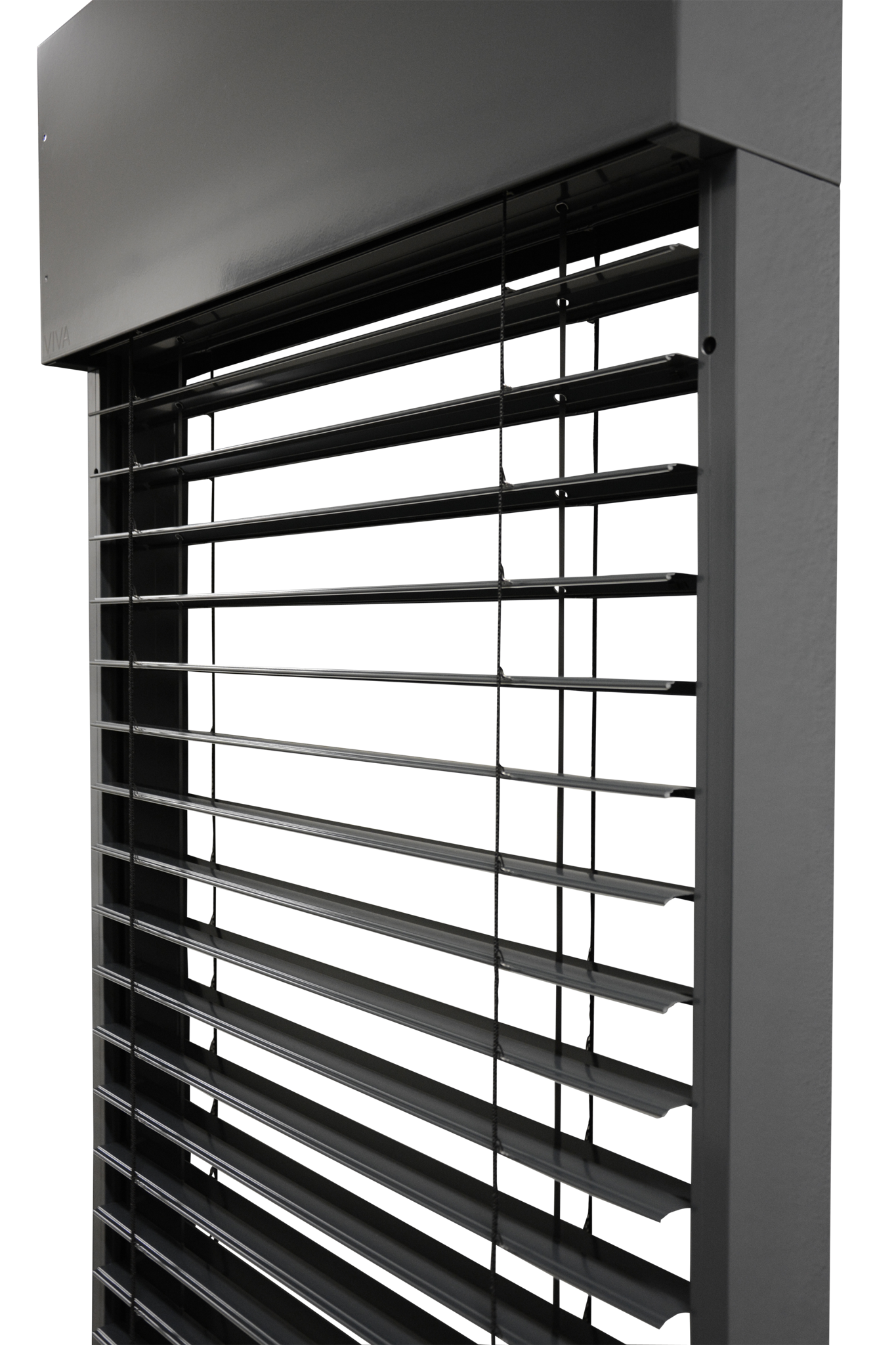

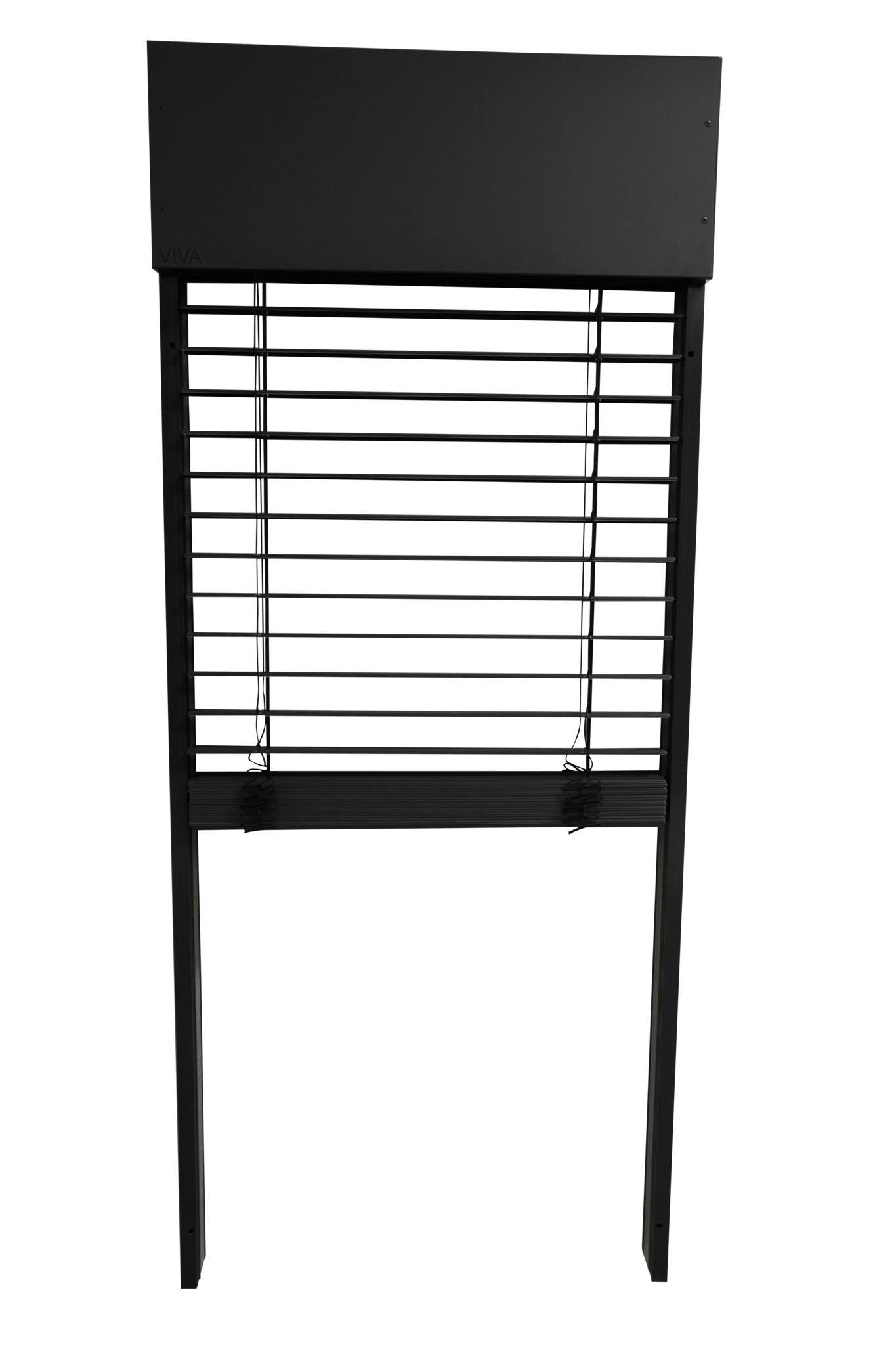

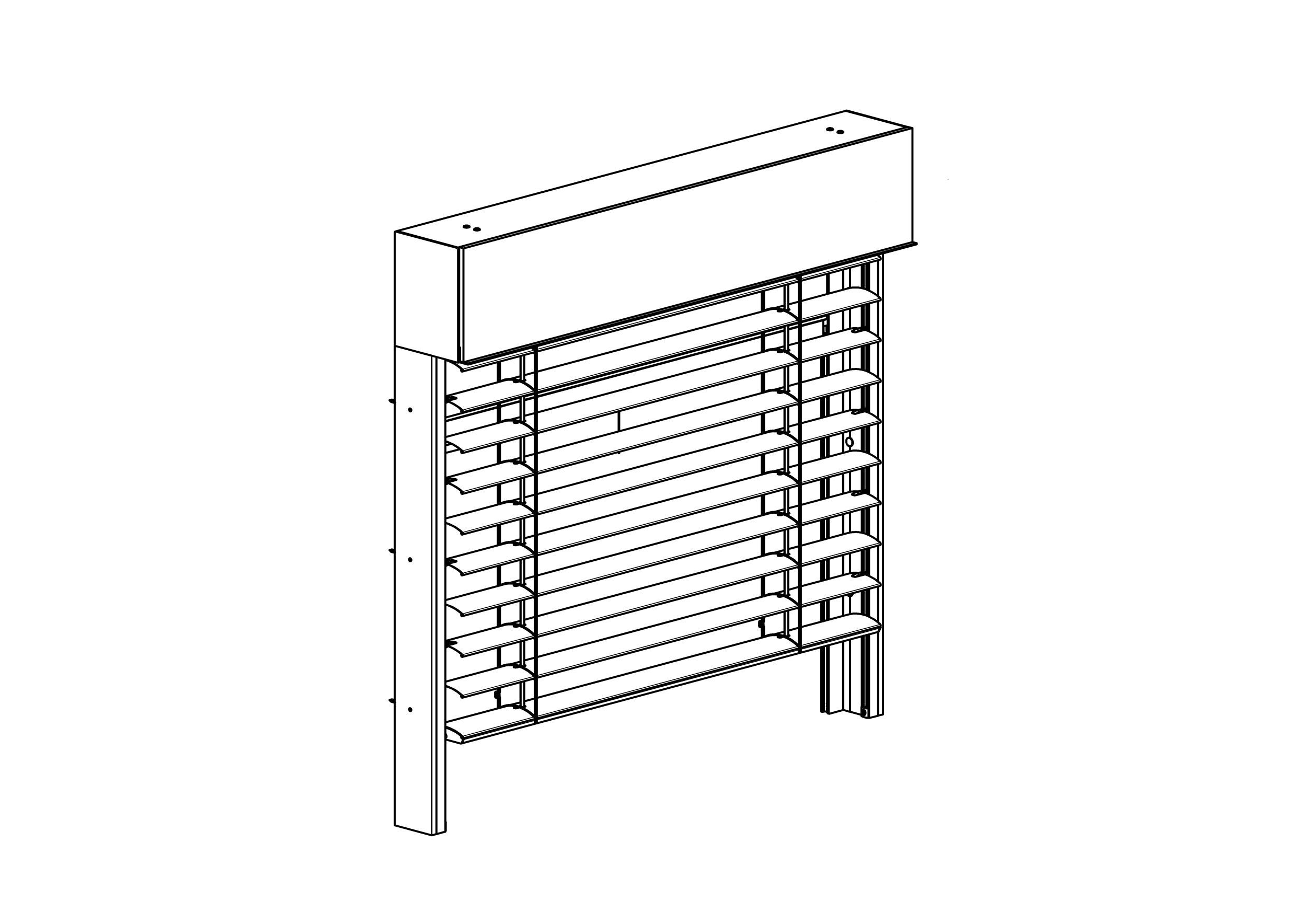

Idoneo per tutti i tipi di veneziane eccetto Cetta 50 a Titan. Veneziane con
guide autoportanti e possibilità di essere integrate con zanzariera. Il profilo
superiore della veneziana, comprese le lamelle a pacco, è inserito in un
cassonetto già assemblato in due varianti, o sotto intonaco o a muro. Sui lati
del cassonetto sono presenti profili laterali per il collegamento con le guide.
Nella versione da intonacare, il cassonetto può essere rivestito internamente
con polistirolo indurito, Styrodur o Alutermo. Montaggio sulla facciata, nella
spalletta.
| Larghezza (mm) | Altezza (mm) | Superficie garantita (m2) | |||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| senza zanzariera | 600 | 4000* | 500 | 4000 | 12 |
| con zanzariera | 720 | 1800 | 500 | 2500 | 3 |
*Larghezza massima del cassonetto.
Altezza massima della tapparella (mm) in base al tipo di lamella per la dimensione del cassonetto indicata (senza zanzariera)
| Tipo di tapparella / altezza cassonetto | 190 | 220 | 260 | 300 | Superficie max [m²] |
|---|---|---|---|---|---|
| Cetta 65 | 1100 | 1400 | 2000 | 2400 | 8,8 |
| Cetta 65 Slim | 1500 | 2000 | 2600 | 3300 | 8,8 |
| Cetta 80 | 1200 | 1600 | 2200 | 2800 | 10,4 |
| Cetta 80 slim | 1700 | 2300 | 3000 | 3700 | 13 |
| Cetta 60 Flexi | 2700 | 3600 | 4000 | 4000 | 16 |
| Cetta 80 Flexi | 3600 | 4000 | 4000 | 4000 | 16 |
| Cetta 100 Flexi | 4000 | 4000 | 4000 | 4000 | 16 |
| Setta 65 | 1300 | 1700 | 2200 | 2700 | 10 |
| Setta 90 | 1800 | 2400 | 3200 | 4000 | 13 |
| Zetta 70 | 1300 | 1700 | 2300 | 2900 | 11 |
| Zetta 90 | 1600 | 2200 | 2900 | 3500 | 13 |
Per larghezze superiori a 3500 mm viene aggiunto un profilo di rinforzo al cassonetto.
L'altezza massima della tapparella autoportante VIVA con zanzariera è di 2500 mm.
